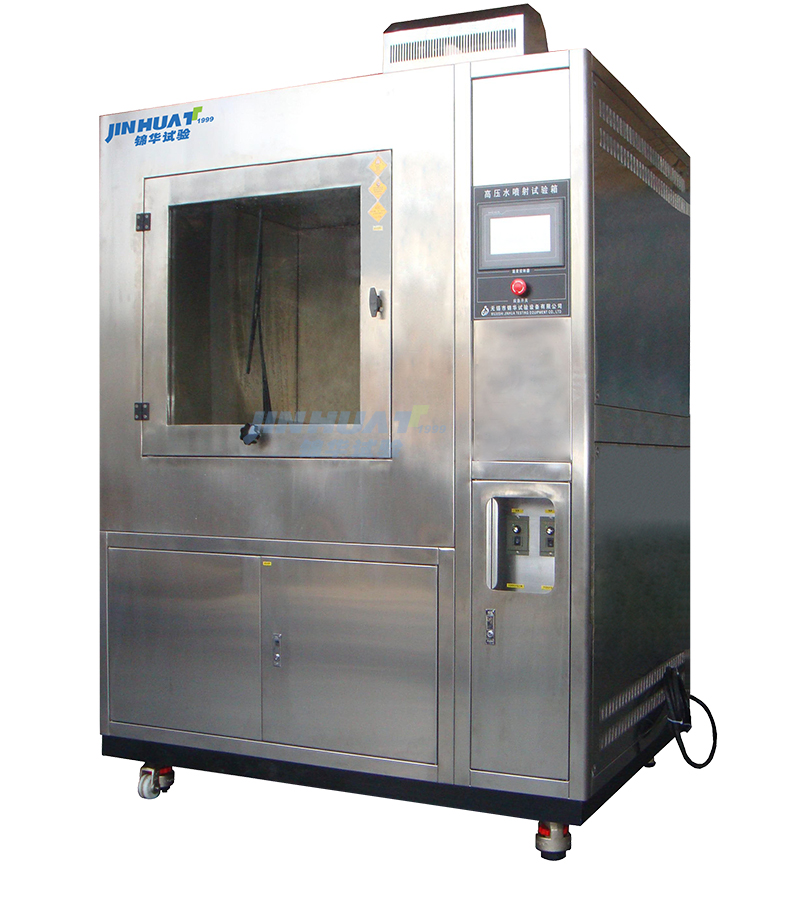

淋雨试验箱(LX系列)

型号规格

  LX-500

LX-800

LX-010

LX-015

LX-020

内部

尺寸

D(mm)

800

800

1000

1000

1200

W(mm)

800

1000

1000

1500

1400

H(mm)

800

1000

1000

1000

1200

容积

500L

800L

1000L

1500L

2000L

IPX1垂直滴水试验

试验设备：滴水试验装置

试样放置：按试样正常工作位置摆放在以1r/min的旋转样品台上，样品顶部  至滴水口的距离不大于200mm

试验条件：滴水量为1.0+0.5mm/min

试验持续：10min

IPX2 倾斜15°滴水试验试验

试验设备：滴水试验装置

试样放置：使试样的一个与垂线成15°角，样品顶部至滴水口的距离不大于20mm，每试完一个面后，换另一个面，共四次

试验条件：滴水量为3.0+0.5mm/min

试验持续：4×2.5min 共10min

IPX3 淋雨试验

a.  摆管式淋水试验

试验设备：摆管式淋水溅水试验

试样放置：选择适当半径的摆管，使样品台面高度处于摆管直径上，将试样放在样台上，使其顶部到样品喷水口的距离不大于200mm，样品台不旋转。

试验条件：水流量近摆管的喷水也数计算，每也为0.07L/min。淋水时，摆管中点两边各60°弧段内的喷水孔的喷水喷向样品。被试样品放在摆管半圆中心。挥管沿垂线两边各摆动60°，共120°。每次摆动(2×120°)约4s。

试验压力：400kPa

试验时间：连续淋水10min；试验5min后样品旋转90°

b.喷头式淋水试验；

试验设备：手持式淋水溅试验装置，

试样放置：使试验顶部到手持喷头喷水口的平行距离在300mm至500mm之间

试验条件：试验时应安装带平衡重物的挡板，水流量为10L/min

试验时间：按被检样品外壳表面积计算，每平方米为1min(不包括安装面积),最少5min。

IPX4 加压摆管淋雨试验

a、试验设备：摆管式淋雨试验

试样放置：选择适当半径的摆管，使样品台面高度处于摆管直径位置上，将试样放在样台上，使其顶部到样品喷水口的距离不大于20mm，样品台不旋转。

试验条件：水流量按摆管的喷水孔数计算，每孔为0.6±0.5L/min。喷水面积为摆管中点两边各90°弧段内喷水孔的喷水喷向样品。被试样品放在摆管半圆中心。摆管沿垂线两边各摆动180°，共约360°。每次摆动(2×360°)约12s。试验压力：400kPa

试验时间：试验5min后样品旋转90°

b、喷头式溅水试验；

试验设备：手持式淋水溅水试验装置

试样放置：设备上安装带平衡重物的挡板应拆去，使试验顶部到手持喷头喷水口的平行距离在300mm至500mm之间。

试验条件：试验时应安装带平衡重物的挡板，水流量为10L/min

试验时间：即按被检样品外壳表面积计算，每平方米1min(不包括安装面积)最少5min。

IPX5  喷水试验

试验设备：喷嘴的喷水口内径为6.3mm

试验条件：使试验样品至喷水口相距为2.5～3m，水流量为12.5L/min(750L/h);

试验时间：按被检样品外壳表面积计算，每平方米为1min(不包括安装面积)最少3min。

IPX6  强烈喷水试验

试验设备：喷嘴的喷水口内径为12.5mm；

试验条件：使试验样品至喷水口相距为2.5～3m，水流量为100L/min(6000L/h)；

试验时间：按被检样品外壳表面积计算，每平方米为1min(不包括安装面积)最少3min。

IPX7  短时浸水试验

试验设备：浸水箱。

试验条件：其尺寸应使试样放进浸水箱后，样品底部到水面的距离至少为1m。试样顶部到水面距离至少为0.15m。

试验时间：30min。

IPX8  持续潜水试验

试验条件和试验时间：由供需(买卖)双方商定，其严酷程度应比IPX7高。

IPX9  高压喷射试验

试验设备：喷嘴的喷水口内径为12.5mm；

试验条件：喷水角度：0°,30°,60°,90°(4个位置)；喷水孔数：4个；

样品台转速：5±1rpm;距离为100～150mm，每个位置30秒；流量为14～16L/min，喷水压为8000～10000kPa，水温要求80±5℃。

试验时间：每个位置30秒×4 共120秒。

控制器

触摸屏智能控制器，人机对话式界面/中文输入/历史曲线纪录

电源

1/N/PE AC220V±10% 50Hz

3/N/PE AC380V±10% 50Hz

安全装置

电源超载、短路保护、缺相保护、接地保护、超温保护、缺水保护、报警讯响提示
